Zoltán Faragó



Verbrennungsvorgänge in Kaminöfen



Wirtschaftsförderung Raum Heilbronn GmbH,

Technologie-Transfer-Zentrum Lampoldshausen,

Deutsches Zentrum für Luft- und Raumfahrt e.V.

ofen8



















Gliederung:

Grundlagen

Chemie der Holzverbrennung

Flammenleuchten – Rußbildung

Lesen aus der Flamme

Formel und Kennzahlen

Optimales Feuern





Feuerungstechnische Kenndaten bei der Verbrennung von Biomasse













Bild 50: C-H-O-Dreiecksdiagramm einiger Brennstoffe [ ∑(C,H,O) = 100 Gewichtsprozent ]



Bild 50 zeigt die C-H-O-Analyse einiger Brennstoffe in einem Dreiecksdiagramm. Bei einer eindeutigen

Elementarzusammensetzung erscheint die C-H-O-Verbindung im Dreiecksdiagramm als Punkt

(z.B. H2O, CO2, CO, Kohlenstoff, CH4, Cellulose, Stärke, Zucker, im Diagrammtext fett gedruckt, mit einem roten Stern

gezeichnet            ). Brennstoffe, die auf der  blauen Linie zwischen C und H2O liegen, ergeben bei der stöchiometrischen

Verbrennung die maximale CO2-Konzentration von CO2,max = 21 %; Brennstoffe oberhalb dieser Linie führen zu CO2,max < 21 %,

unterhalb zu CO2,max > 21 %.



In Kenntnis des C-H-O-Gehaltes vom Brennstoff und der Luftzahl kann bei einer angenommenen Luft-Zusammensetzung von 21 % O2

und 79 % N2 die Reaktionsgleichung der vollständigen Verbrennung durch Gleichung (12) beschrieben werden als:



CxHyOz + λ(x/12 +y/4  - z/32  )22,414 m³ O2 + 3,76λ(x/12 +y/4  - z/32  )22,414 m³N2

=

 (x/12)22,414 m³ CO2 + (y/2)22,414 m³ H2O +  (λ-1)(x/12 +y/4  -z/32  )22,414 m³ O2 +

  + 3,76λ(x/12 +y/4  - z/32  )22,414 m³N2                                                                                                             (12)





mit λ als die Luftzahl der Verbrennung, x, y und z als der Gewichtsanteil der Elemente C, H und O.

Das Luftvolumen der stöchiometrischen Verbrennung von 1 kg Brennstoff wird als Lmin, das zugehörige wasserfreie

Abgasvolumen als Atr.,min bezeichnet. Die CO2-Konzentration im trockenen Abgas der stöchiometrischen Verbrennung

wird  CO2,max genannt. Die Größen Lmin,  Atr.,min und CO2,max sind  brennstoffspezifische Kennzahlen.

Der Wasserdampfgehalt des (feuchten) Abgases ist in Gl. (12) mit blauer Farbe gekennzeichnet: in der Regel bezieht sich

die Abgasanalyse auf die „trockene“ Zusammensetzung, bei der der Wasserdampfgehalt nicht mitgezählt wird.



Berechnung der Luftzahl



Die brennstoffspezifischen Kennzahlen können aus der Elementarzusammensetzung für die Luftzahl  λ = 1 nach Gleichungen (12) berechnet werden. In Kenntnis dieser Kennzahlen und der trockenen Abgaszusammensetzung der vollständigen Verbrennung kann wiederum die Luftzahl der vollkommenen Verbrennung berechnet werden. Die Gleichungen hierzu lauten:



                                                                                                                                 (13)

und



.                                                                                                                                        (14)





Gleichung (14) wird häufig in Rauchgascomputern angewandt. Da die Verbrennung bei Öl- und Gasfeuerungen annähernd vollständig verläuft, ist die Genauigkeit dieser Gleichung für die Brennstoffe Öl und Gas ausreichend.



Die Stückholzverbrennung in handbeschickten Kaminöfen mit Naturzug ist unvollständig, d.h. die Verbrennungsprodukte sind nicht nur CO2 und H2O, sondern das Abgas enthält viele unverbrannte Komponenten. Der wichtigste unverbrannte Abgasbestandteil ist das Kohlenmonoxid. Die Reaktionsgleichung der unvollständigen Verbrennung lautet, wenn nur ein unvollständiges Verbrennungsprodukt, das Kohlenmonoxid, durch die Gleichung berücksichtigt wird:



CxHyOz + λ (x/12 +y/4 - z/32)22,414 m3 O2 + 3,76λ(x/12 +y/4 - z/32)22,414 m3N2

=

φ (x/12)22,414 m3 CO2 + (1-φ) (x/12)22,414 m3 CO +

(1-φ) (x/12) 22,414 m3 O2/2 + (y/2)22,414 m3 H2O +

 (λ - 1) (x/12 +y/4 -z/32)22,414 m3 O2 +3,76 λ (x/12 +y/4 - z/32)22,414 m3N2                                      (15)





x, y, z: Gewichtsanteil der Elemente C, H und O

λ = L / L min

φ = CO2 / (CO2+CO),      0 ≤ φ ≤ 1              vollkommene Verbrennung: φ = 1

Für λ=1 und φ=1             → CO2max,           (A tr.min/L min),    A tr.min, L min



Die stöchiometrische Globalreaktion der unvollkommenen Kohlenstoff-Verbrennung mit φ = 0 beschreibt die Kohlenmonoxidbildung, wobei der restliche Sauerstoffgehalt im „Abgas“ genau so hoch ist, dass es genau ausreicht, Kohlenmonoxid zu Kohlendioxid zu oxidieren:



C + O2 =          CO + ½ O2                                                                                                                                           (16)



Die Luftzahl kann auch bei der unvollkommenen Verbrennung aus der trockenen Abgaszusammensetzung berechnet werden. Die Gleichungen  hierzu sind:







                                                                                                                            (17)







und

.                                                                                                                            (18)







Da die brennstoffspezifischen Kennzahlen CO2max, Atr.min und Lmin für die vollkommene Verbrennung gelten, jedoch für die unvollkommene Verbrennung angewandt werden, sind die Gleichungen (17) und (18) lediglich Näherungsgleichungen.





                                                                                                  (19)



Gleichung (19) wiederum berücksichtigt die Änderung des Abgasvolumens durch die Unvollkommenheit der Verbrennung und ist daher korrekt. Die Quelle für Gleichung (19) ist: Ernst-Rudolf Schramek: Taschenbuch für Heizung + Klimatechnik 07/08, p. 224, Oldenbourg Verlag.

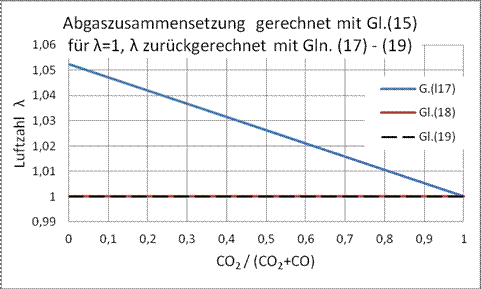

Bild 51: Kontrollrechnung für die Gleichungen (17) - (19) bei stöchiometrischer Verbrennung von CH4

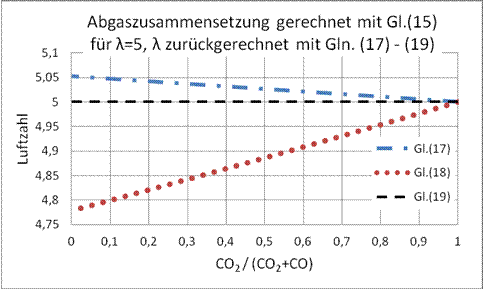

Bild 52: Kontrollrechnung für die Gleichungen (17) - (19)  für Verbrennung von CH4 bei λ =5



Gleichung (17) ist in DIN 4702 vorgeschlagen für die Berechnung der Luftzahl bei unvollkommener Verbrennung. Die Gleichung ist gut bei niedrigen CO-Konzentrationen, jedoch schwach bei nahstöchiometrischer Verbrennung für hohe CO-Konzentrationen. Bei λ≈1 ist eine genaue Kenntnis von CO2max erforderlich.



Gleichung (18) sollte bei Rauchgascomputern die dort angewandte Gl. (14) ersetzen! Die Gleichung ist gut bei nahstöchiometrischer Verbrennung, jedoch schwach bei hoher Luftzahl für hohe CO-Konzentration.



Gleichung (19) ist immer korrekt, daher ideal bei Verbrennung von nachwachsenden Brennstoffen. Bei λ ≈ 1 ist eine genaue Kenntnis von CO2max erforderlich.



Nr.

Quelle

Brennstoff

C (%)

H (%)

O (%)

CO2max (%)

Atr.min / Lmin

1

1

Ulme

50,19

6,43

43,38

20,1

0,988

2

1

Lärche

50,11

6,31

43,58

20,2

0,99

3

1

Tanne

49,95

6,41

43,64

20,1

0,989

4

1

Kiefer

49,94

6,25

43,81

20,3

0,991

5

1

Ahorn

49,80

6,31

43,89

20,2

0,99

6

1

Pappel

49,70

6,31

43,99

20,2

0,99

7

1

Fichte

49,59

6,38

44,03

20,2

0,989

8

1

Eiche

49,43

6,07

44,50

20,5

0,994

9

1

Linde

49,41

6,86

43,73

19,7

0,984

10

1

Esche

49,36

6,08

44,56

20,5

0,994

11

1

Knackweide

48,84

6,36

44,80

20,3

0,991

12

1

Birke

48,60

6,38

45,02

20,3

0,991

13

1

Buche

48,53

6,30

45,17

20,4

0,992

14

2

Hartholz

50,25

6,21

43,54

20,3

0,991

15

2

Weichholz

52,81

 6,31

40,88

19,9

0,987

16

3

Eichenrinde

52,71

5,71

41,58

20,5

0,994

17

3

Kiefernrinde

55,06

5,82

39,12

20,2

0,99

18

4

Buche

51,98

6,3

41,72

20,0

0,988

19

4

Ahorn

51,46

6,12

42,42

20,2

0,99

20

4

Pappel

51,98

6,30

41,72

20,0

0,988

21

4

Eiche

49,48

5,38

43,15

21,01

1,0001

22

5

Nadelholz

49,18

6

44,82

20,6

0,995

23

5

Laubholz

50,09

6,31

43,6

20,18

0,99

24

6

Buche

-

-

-

20,9

0,999



7

Kohlenstoff

100

0

0

21,0

1,0



7

Cellulose C6H10O5

44,44

6,47

49,38

21,0

1,0



4

Lignin Weichholz

63,8

6,3

29,9

19,17

0,977



4

Lignin Hartholz

60,19

6,44

33,9

19,32

0,979

Tabelle 4: C-H-O-Analyse [∑(C,H,O)=100 Gewichtsprozent] verschiedener Hölzer und daraus mit Gl. (12) errechnete Brennstoffkennzahlen

CO2max und  Atr.min /Lmin.  Quellen der Elementaranalysen:

1                     Meyers Konversations-Lexikon (1888)

2                     Tillman D. et.al: Wood Combustion, Academic Press., Orlando, p. 43, (1981)

3                     Anon: Bioresource Technology, 37,  p. 161-168, Elsevier Publishers, (1991)

4                     Thermal Data for Natural and Synthetic Fuels, S. Guar & T. Reed, Marcel Dekker (1998)

5                     Anon: in G. Baumbach et. al: Wege zu einer sauberen Holzverbrennung, Uni Stuttgart, IVD (2004)

6                     Zoltán Faragó: Eigene Messung

7                     Theoretischer Wert













Bild 53: Abgas-Luft-Verhältnis (A tr.min/L min )  als Funktion von CO2max



In Bild 53 sind die Brennstoffe für die Rechnung mint Gl. (12) von links nach rechts: CH4, Erdgas H, Erdgas L, C2H6, C3H8, C4H10,  CH3OH, C10H20, Heizöl EL, C2H2, Lignin Weichholz, Lignin Hartholz, 24 Holzsorten, je zwei Torf-, Braunkohle- und Steinkohlesorten, Anthrazit, reiner Kohlenstoff, Cellulose C6H10O5, Aceton (CH3)2CO, Weinsteinsäure C4H2O4 und CO. Zum Vergleich werden die Rechnungen mit den Näherungsgleichungen (20) und (21) gezeigt.





                                                                                                                             mit O2ref = 21 %                                                (20)









Eine für alle untersuchten Brennstoffe anwendbare Näherungsgleichung für die Berechnung von      (A tr.min/L min )  aus CO2max  lautet:





                                                                                                                                                                                                            (21)









In Kenntnis der Gleichungen (20) oder (21) wird für die Berechnung der Luftzahl

aus der Abgaszusammensetzung mit den Gleichungen (13), (17) oder (19) nur

eine einzige brennstoffspezifische Kennzahl benötigt, nämlich

CO2max .

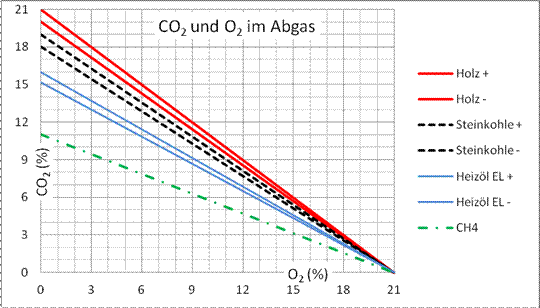

Bild 54: CO2-Gehalt als Funktion des O2-Gehaltes im Abgas einiger Brennstoffe (Bunte-Dreieck)



Der maximale CO2-Gehalt wird in der Literatur für verschiedene Brennstoffe als brennstoffspezifische Kennzahl angegeben.  CO2max schwankt je nach Elementarzusammensetzung des Brennstoffes. In Bild 54 wird die Schwankungsbreite für Holz, Steinkohle und Heizöl EL mit „+“ und „-“  gekennzeichnet. Aus diesem Diagramm ist ersichtlich, dass zur genauen Bestimmung der Luftzahl der Verbrennung genaue Kenntnis von  CO2max benötigt wird. Die Literaturangaben für CO2max verschiedener Brennstoffe sind widersprüchlich (siehe Tabelle 4, Brennstoff Nr. 13/18, 5/19, 6/20, 8/21).  Für Pferdemist als Brennstoff schwankt CO2max im Bereich 18 < CO2max < 24,5% (Florian Lange, Dissertation, Uni Rostock, 2007, pp. 35-36)



Bei gleichzeitiger Messung von CO2, CO und O2 im Abgas kann der maximale CO2-Gehalt des jeweiligen Brennstoffes experimentell ermittelt werden, wie dargestellt in Bild 55.

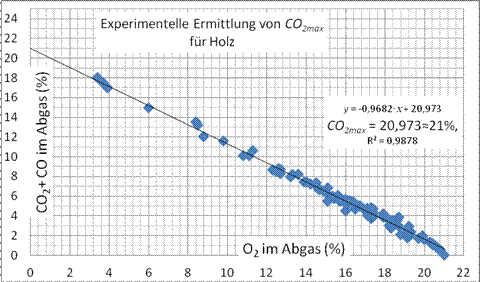

Bild 55: Experimentelle Ermittlung von CO2max (Messung mit rbr-ecom-J2KN).

Für jede Messung in dieser Arbeit wurde  CO2max experimentell ermittelt. Die Luftzahlbestimmung erfolgte mit Gl. (19), wobei für den Wert  Atr.min / Lmin  immer Atr.min / Lmin  = 1 eingesetzt wurde (siehe Tabelle 4, rechte Spalte und Bild 53). Hierdurch vereinfacht sich Gl. (19) zu



   .                                                                                                                                            (22)

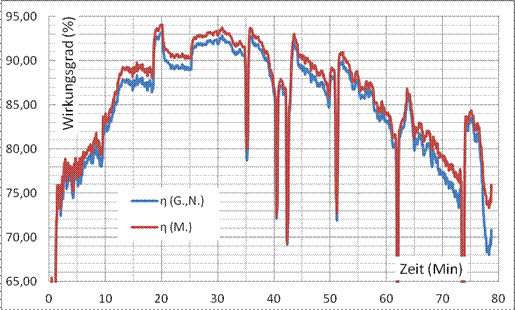

Wirkungsgradbestimmung

Da in der Glutphase der Feuerung der CO-Gehalt der Abgase im Prozentbereich liegen kann, muss sowohl die CO-Konzentration  für die chemischen Verluste als auch die Wärmekapazität des Kohlenmonoxids für die thermischen Verluste berücksichtigt werden. Eine ausführliche Behandlung findet sich in

Jörgen Good, Thomas Nussbaumer:     Wirkungsgradbestimmung bei Holzfeuerungen

Publication Number: 195423;

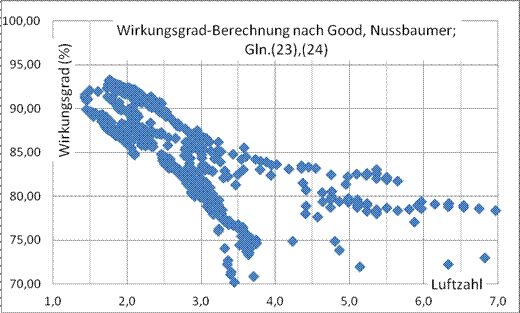

Die Wirkungsgradbestimmung in dieser Arbeit basiert auf obiger Literaturangabe, Kapitel „Vereinfachte Berechnungsmethode“, pp. 37 ff. Dabei werden die Wärmekapazitäten der Abgaskomponenten N2, CO2, H2O, O2 und CO, bezogen auf die Abgastemperatur von TAbgas = 200 °C, und die chemische Enthalpie der CO-Verbrennung berücksichtigt. Bei einer Holzfeuchte von u = 18 % ergeben sich  die Gleichungen



                                                                                                                        (23)





und





                                                                                                                                                           (24)







Dabei stehen

qth  und qch (%) für die thermischen und chemischen Verluste,

TA und TL (°C) für Abgas- und Lufttemperatur,

CO2 und CO (%)  für Kohlendioxid- und Kohlenmonoxidkonzentration im Abgas;

die Zahlenwerte 1,41; 122; 182,5 und 64,66 ergeben sich aus den entsprechenden

Stoffwerten.

Im Abgastemperaturbereich von 150°C < TA < 300°C ist der Fehler der Gleichungen (23) und (24) kleiner als 0,3% im Vergleich zu exakten Berechnung der thermischen und chemischen Verluste.



Berechnung der Emissionsgrenzwerte der Schadstoffbildung

Die gemessene Schadstoffkonzentration ist von der Luftzahl abhängig: erstens, weil die Luftzahl die Verbrennung (und damit die Schadstoffbildung) beeinflusst, zweitens, weil die Luftzahl das Abgasvolumen beeinflusst, und somit eine höhere Luftzahl durch Verdünnungseffekt auch bei gleicher Schadstoffmenge zu einer niedrigeren Schadstoffkonzentration führt.



Daher wird die gemessene Schadstoffkonzentration zur Vergleichbarkeit auf eine einheitliche Luftzahl umgerechnet. In der Bundesrepublik Deutschland stellt die

„erste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (Verordnung über

kleine und mittlere Feuerungsanlagen - 1.BImSchV)“

die Regeln der Umrechnung auf. Dabei werden Emissionsgrenzwerte für Staub- und Kohlenstoffmonoxid-Massenkonzentration festgeschrieben. Nach

                Abschnitt 2 Feuerungsanlagen für feste Brennstoffe § 4 Allgemeine Anforderungen

(1) Feuerungsanlagen für feste Brennstoffe; Punkt (2)

beziehen sich die Emissionsbegrenzungen auf Sauerstoff im Abgas von 13 %. Nach

„Anlage 2 (zu § 5 Absatz 1, §§ 7, 8, 10, 14 Absatz 4, § 15 Absatz 5, § 25 Absatz 2

Anforderungen an die Durchführung der Messungen im Betrieb

(2.2): Die Emissionen sind jeweils zeitgleich mit dem Sauerstoffgehalt im Abgas als

Viertelstundenmittelwert zu ermitteln.“

Ebenfalls nach

Anlage 2 (zu § 5 Absatz 1, §§ 7, 8, 10, 14 Absatz 4, § 15 Absatz 5, § 25 Absatz 2

Anforderungen an die Durchführung der Messungen im Betrieb2.2

sind die gemessenen Emissionen nach der Beziehung



                                                                                                                (25)





zu bestimmen. Es bedeuten:



EB = Emissionen, bezogen auf den Bezugssauerstoffgehalt

EM = gemessene Emissionen

O2B = Bezugssauerstoffgehalt in Volumenprozent

O2 = Volumengehalt an Sauerstoff im trockenen Abgas.





Nach Einsetzen von O2B = 13 % in Gleichung (14) unter Annahme von Atr.min / Lmin  = 1 entspricht der Emissionsgrenzwert für Staubkonzentration der Luftzahl von λ = 2,625. Eine eindeutige Zuordnung der Luftzahl ist bei CO-Belastung ist nicht möglich, da bei unvollkommener Verbrennung Gleichung (14) für die Luftzahlbestimmung nicht korrekt ist (Bild 56).

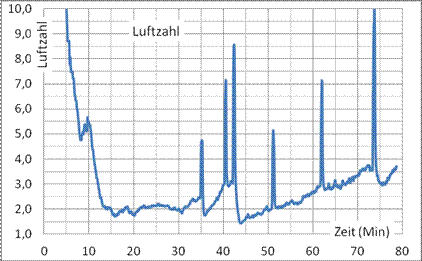

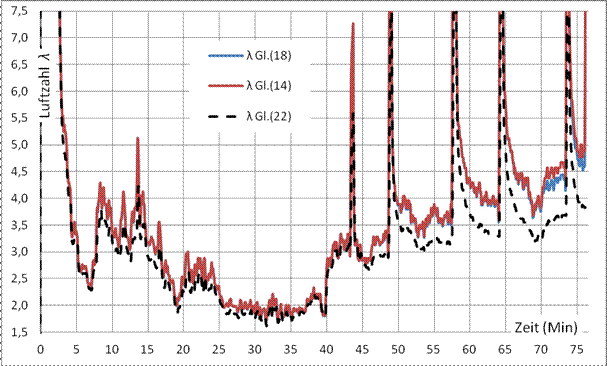

Bild 56: Berechnung der Luftzahl aus der Abgaszusammensetzung; Verbrennung von 5 kg Holz mit oberem Abbrand, siehe auch Bild 57

Bild 56 zeigt die aus der Abgaszusammensetzung ermittelte Luftzahl für einen Brennvorgang im Feuerungsmodus oberer Abbrand bei der Verbrennung von 5 kg Stückholz in einem Kaminofen. Die Schwierigkeiten der Luftzahlbestimmung bei unvollkommener Verbrennung mögen der Grund sein, dass die erste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (Verordnung über kleine und mittlere Feuerungsanlagen (1.BImSchV) nicht die Luftzahl, sondern den Sauerstoffgehalt im Abgas für die einheitliche Emissionsberechnung vorschreibt.



Eine Widersprüchlichkeit bei der Berechnung von  EB besteht trotzdem, wenn die gemessene Emission EM  ein unverbranntes Verbrennungsprodukt ist, welches zur vollständigen Verbrennung Sauerstoff verbraucht, wie dies beim CO der Fall ist. Um bei sauerstoffverbrauchenden und nicht-sauerstoffverbrauchenden Emissionen eine einheitliche Umrechnung von EM  auf EB zu gewähren, wird in Gleichung (26) eine korrigierte Formel vorgeschlagen:



                                                                                                                                 (26)







mit



O2M      =          der Sauerstoffverbrauch in Volumenprozent, der zur stöchiometrischen

Verbrennung der gemessenen Emission EM benötigt wird.

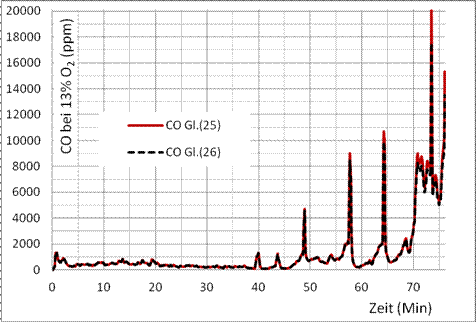

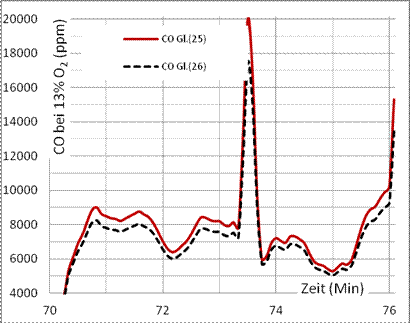

Bild 57: Umrechnung der gemessenen Schadstoffemission CO auf den Bezugssauerstoffgehalt im Abgas; Verbrennung von 5 kg Holz mit oberem Abbrand, siehe auch Bild 56





Um eine Feuerstätte nach der 1.BImSchV zu zertifizieren, werden Emissionen und der Sauerstoffgehalt im Abgas zeitgleich erfasst und als Viertelstundenmittelwert ausgewertet (1.BImSchV, Anlage 2,  § 2,2). Die Verbrennungsparameter und Emissionen bei Stückholzfeuerung zeigen jedoch eine enorme zeitliche Schwankung, wie dargestellt in den Bildern 56 und 57. Welche Viertelstunde bei der Zertifizierung berücksichtigt wird, ist dem Autor dieser Arbeit nicht bekannt. Tabelle 5 zeigt, wie stark der Zeitpunkt der Messung das Messergebnis beeinflusst:



Verbrennung wie in Bild 56 und 57

CO Emission bezogen auf 13% O2 im Abgas; Gl.(25)

Erste Viertelstunde (0 – 15 Min.)

523 ppm

Letzte Viertelstunde (61 – 76 Min.)

4196 ppm

Beste Viertelstunde (24 – 39 Min.)

258 ppm

Zeitlicher Durchschnitt (0 – 76 Min.)

1288 ppm

Grenzwert 1.BImSchV, Stufe 1 (Kachelofen)

2,0 g/m³ = 1600 ppm

Grenzwert 1.BImSchV, Stufe 2

1,25 g/m³ = 1000 ppm



Tabelle 5: CO-Emission der Feuerung in Kachelofen zu verschiedenen Zeitpunkten (Bild 56, 57)

Parameter

Anheizphase

Hauptverbrennungsphase

Ausbrandphase

Verbrennungsphase

Betriebszeit

15

55

30

Energieumsatz

10

70

20

CO Emissionen

20

30

50

OGC (CxHy) Emissionen

50

20

30

NOx Emissionen

10

75

15

Abgasverluste

5

55

40

Tabelle 6: Prozentuelle Aufteilung der Betriebsphasen bei Stückholzverbrennung;  (Quelle:  Josef Matt: Emissionsmessungen an Kachelöfen,  Schriftenreihe Lebensraum Vorarlberg, 2001, ISBN 3-9011487-31-X )

http://www.vorarlberg.at/publikationen/umwelt_und_lebensmittel/luft/SLV/Band48EmissionsmessungenAnKachel%C3%B6fen.pdf

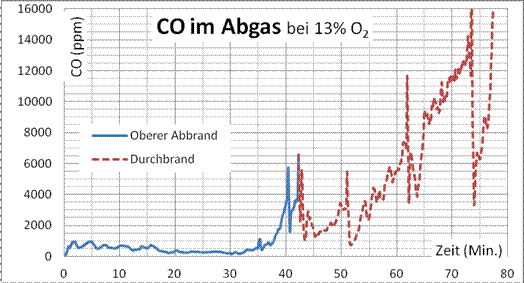

Bild 58:  Verbrennung von 6 kg Holz; 4 kg oberer Abbrand, 2 kg Durchbrand; siehe Bild 59

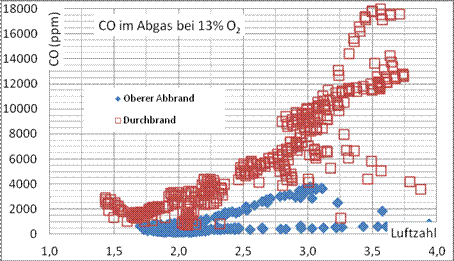

Bild 59: Verbrennung wie in Bild 58, Luftzahl als Funktion der Zeit und CO-Emission als Funktion der Luftzahl






Anhang



Die Abgasverluste und somit der Wirkungsgrad von Öl- und Gasfeuerstätten werden nach der 1.BImSchV, Anlage 2, § 3.41 mit Hilfe der Siegert’schen Gleichung berechnet:



                                                                                                                       (27)





mit

                qth          =             thermischer Abgasverlust (%)

TA, TL     =             Abgas- und Verbrennungslufttemperatur (°C)

                O2           =             Sauerstoff im trockenen Abgas (%)

                A, B        =             brennstoffspezifische Kennzahlen nach Tabelle 7





Heizöl, Pflanzenöl

Erdgas

Kokereigas

Flüssiggas

A

0,68

0,66

0,6

0,63

B

0,007

0,009

0,011

0,008

Tabelle 7: Brennstoffspezifische Kennzahlen der Siegert’schen Gleichung



Die 1.BImSchV beinhalten keine Angaben zur Wirkungsgrad-Ermittlung von Holzverbrennung.

Für feste Brennstoffe, wie Holz, fehlen belastbare Literaturangaben für die brennstoffspezifischen Kennzahlen A und B.

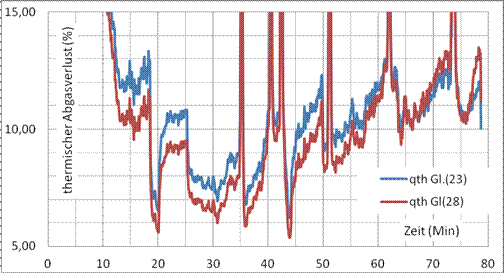

In der Bedienungsanleitung des Abgas-Messgerätes Madur GA-21 plus wird der Abgasverlust folgendermaßen ermittelt (Quelle: http://www.madurusa.com/vb/data/manuals/ga-21plus/21p_d.pdf ):



                                                                                                                                    (28)





mit

                CO2        =             Kohlendioxid im trockenen Abgas (%)

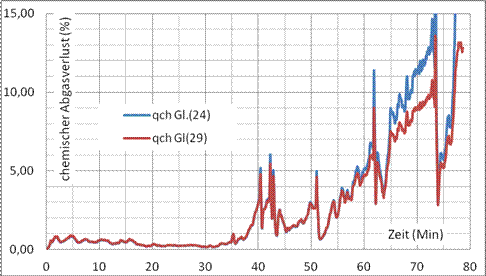

                                                                                                                                                                     (29)





mit

                qch          =             chemischer Abgasverlust (%)

A‘, B‘, α               =             brennstoffspezifische Kennzahlen nach Tabelle 8

                CO2, CO               =             Kohlendioxid und Kohlenmonoxid im trockenen Abgas (%)







A‘

B‘

α

Heizöl

0,5

0,007

52

Erdgas

0,37

0,009

32

Bio-Diesel

0,4567

0,008

52

Braunkohle

0,988 – 1,113

0

69

Steinkohle

0,672 – 0,683

0

69

Holz (lufttrocken)

0,65

0

69



Tabelle 8: Brennstoffspezifische Kennzahlen der Siegert’schen Gleichung und des chemischen Abgasverlustes der Verbrennung

In vielen anderen Abgascomputern wird der Abgasverlust mit der Siegert’schen Gleichung (27 oder 28) ermittelt, wobei die chemischen Verluste oft vernachlässigt werden. Die Gleichungen (24) und (29) für die Berechnung der chemischen Verluste sind annähernd identisch. Der Wirkungsgrad wird in Kenntnis der thermischen und der chemischen Verluste mit Gleichung (30) berechnet:



                                                                                                                                                             (30)







mit η = Wirkungsgrad (%).











Bild 60: Vergleich der Berechnung der thermischen Abgasverluste;  Gl. (23) – Good, Nussbaumer;  Gl.(28) – Madur 21 plus; Verbrennung wie in Bild. 58, 59



Bild 60 zeigt, dass die niedrigsten Werte der thermischen Abgasverluste in etwa im Zeitraum 15. bis 60. Minute erzielt wurden, in der Zeit des niedrigsten Luftüberschusses (Bild 59)









Bild 61: Vergleich der Berechnung der chemischen Abgasverluste; Gl. (24) – Good, Nussbaumer;  Gl.(29) – Madur 21 plus; Verbrennung wie in Bild 58, 59



Aus Bild 61 ist ersichtlich, dass die chemischen Verluste in der zweiten „Halbzeit“ stark zunehmen: Nach Bild 58 ist die CO-Bildung in der Abbrandphase deutlich höher als in der Oberbrandphase; die hohen CO-Werte führen zu hohen chemischen Verlusten.









Bild 62: Vergleich der Wirkungsgrad-Berechnung; Verbrennung wie in Bild 58, 59;

(Messung mit Wöhler-A-600, Wirkungsgrad-Berechnung  η(G., N.)=Gleichungen (23),(24),

Wirkungsgrad-Berechnung  η(M.)= Gleichungen (28), (29) )



Nach Bild 62 wird der höchste Wirkungsgrad im Zeitraum ≈ 15 < Zeit < 50 Minuten erreicht, infolge der geringsten thermischen Verluste. In diesem Zeitraum beträgt die Luftzahl der Verbrennung

λ≈2 (siehe Bild 59).









Bild 63: Wirkungsgrad als Funktion der Luftzahl; Verbrennung wie in Bild 58, 59



Bild 63 zeigt, dass der Wirkungsgrad am Anfang der Feuerung höher ist als am Ende. Ebenfalls steigt der Wirkungsgrad mit fallender Luftzahl, bis die Luftzahl ca. λ≈1,8 erreicht bzw. unterschritten wird. Bei weiterem Reduzieren der Luftzahl fällt der Wirkungsgrad infolge steigender chemischer Verluste.

Der optimale Betrieb liegt im Luftzahlbereich ≈ 1,8 < λ < 2,5, sowohl bezogen auf den Wirkungsgrad als auch bezüglich der Schadstoffbildung.
